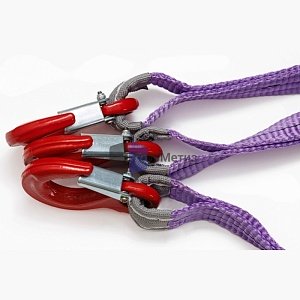

04. Строп текстильный трехветвевой (3 СТ)
- Подробно

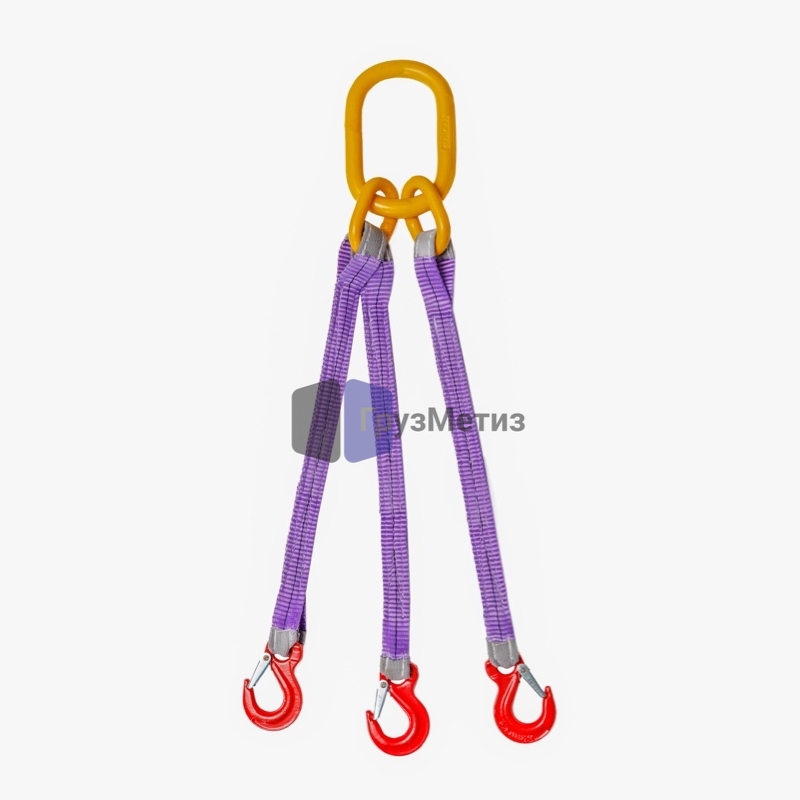

Строп текстильный трехветвевой (3СТ) |
|||||||||
| Код (L-длина стропа в мм. Пример: 3СТ-2,0/2000) | Грузоподъемность стропа (тн) | Минимальная длина, м | Характеристики стропа в стандартной комплектации | ||||||
 0-45° |
45-60° |
Тип несущей ветки (строп) | Ширина ветки (стропа), мм |
 |
 |
||||
| Тип крюка | Зев крюка, мм | Тип звена | Для кранового крюка, тн | ||||||
| 3СТ-2,00/L | 2,00 | 1,40 | 1,20 | СТП | 30 | SK56-1,12т | 24 | NRL-2,40т | 5,00 |
| 3СТ-3,00/L | 3,00 | 2,20 | 1,20 | СТП | 60 | SK78-2,00т | 29 | NRL-3,20т | 12,50 |
| 3СТ-4,00/L | 4,00 | 3,00 | 1,50 | СТП | 60 | SK78-2,00т | 29 | NRL-5,00т | 12,50 |
| 3СТ-5,00/L | 5,00 | 3,60 | 1,50 | СТП | 90 | SK10-3,20т | 32 | NRL-5,00т | 12,50 |
| 3СТ-6,00/L | 6,00 | 4,30 | 1,50 | СТП | 90 | SK10-3,20т | 32 | NRL-8,00т | 16,00 |
| 3СТ-8,00/L | 8,00 | 5,80 | 2,00 | ССЧК | 100 | SK13-5,30т | 39 | NRL-8,00т | 16,00 |
| 3СТ-10,00/L | 10,00 | 7,20 | 2,00 | ССЧК | 110 | SK13-5,30т | 39 | NRL-12,00т | 32,00 |
| 3СТ-12,00/L | 12,00 | 8,60 | 2,00 | ССЧК | 150 | SK16-8,00т | 46 | NRL-12,00т | 32,00 |
| 3СТ-16,00/L | 16,00 | 11,50 | 2,00 | ССЧК | 150 | SK16-8,00т | 46 | NRL-17,00т | 32,00 |
| 3СТ-20,00/L | 20,00 | 14,40 | 2,00 | ССЧК | 150 | SK20-12,50т | 50 | NRL-21,00т | 32,00 |
Применение:
Предназначен для удержания груза за три точки при подвешивании к крюку грузоподъемного механизма.
Особенности:

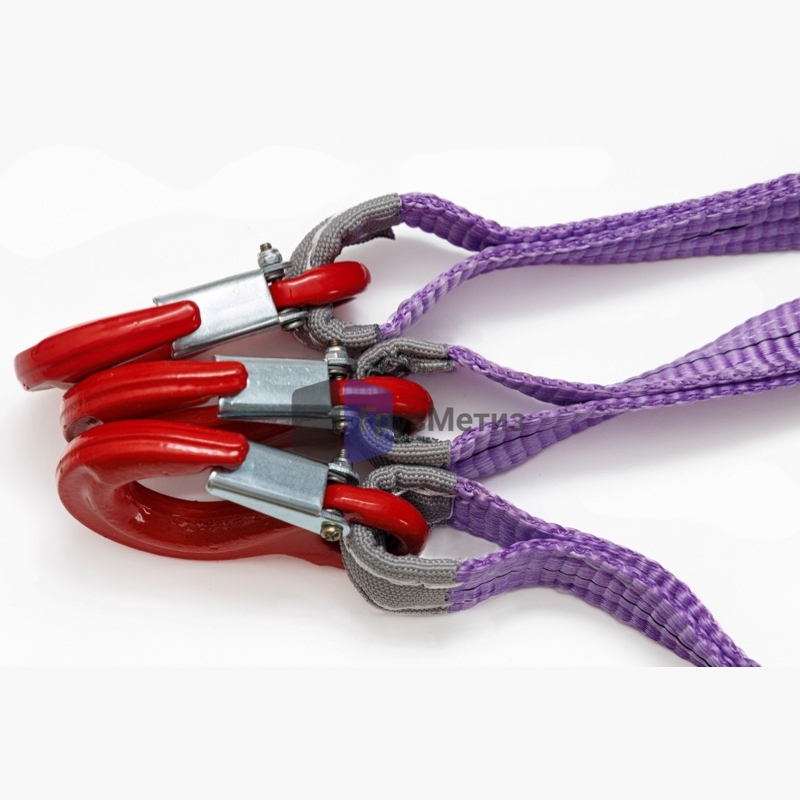

Может быть оснащен самозакрывающимися крюками, скобами или захватами вместо стандартных крюков.
Способ изготовления:

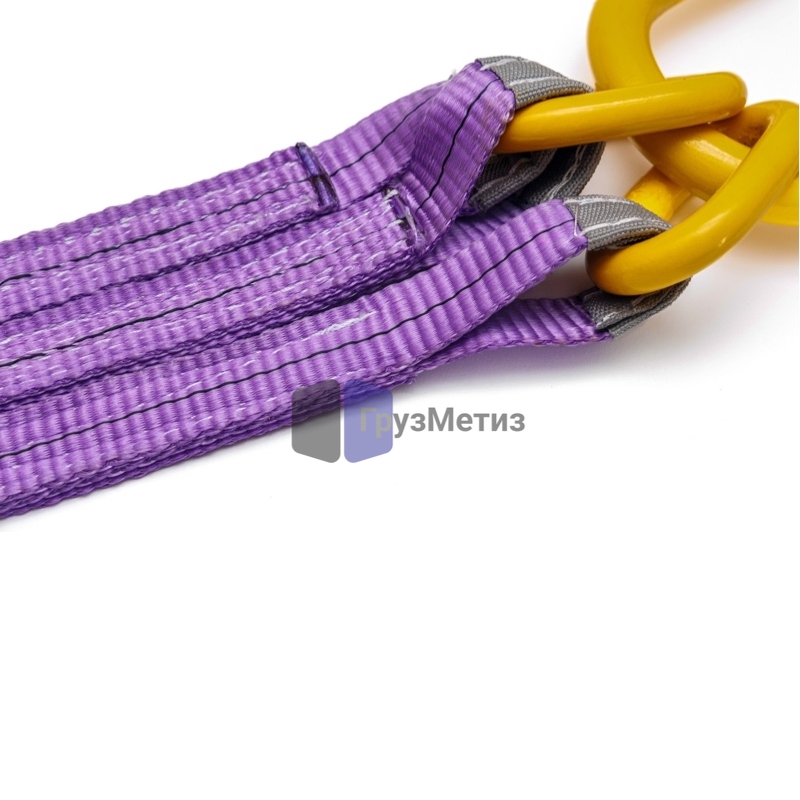

Для несущей ветви используется либо ленточный строп СТП, либо круглопрядный петлевой строп СТКп, в зависимости от грузоподъемности. Они соединяются между собой концевым звеном и чалочным крюком.
Материал:
Изготавливается из ленты из полиэфирного волокна (полиэстера), обшивки из полиэфирной ткани, стальных крюков и звеньев.
Маркировка:
На металлической бирке указываются грузоподъемность, длина, порядковый номер, дата изготовления и товарный знак производителя.
Паспорт:
Паспорт производителя, содержащий отметку ОТК контроля, общую информацию завода-изготовителя, основные характеристики стропа, гарантийные сроки и условия эксплуатации в разных температурных режимах.
Строп соответствует стандартам РД 24-СЗК-01-01, ТУ 5225-010-91978384-2011, ТУ 5225-011-91978384-2011.
Коэффициент запаса прочности у Стропа - 7:1, у комплектующих элементов - 5:1, 4:1.
|
Тип стропа |
Г/П, тн |
Ширина |
Цвет |
Минимальная |
|
3СТ |
2,0 |
30 |
фиолетовый |
2,0 |
|
4,0 |
60 |
зеленый |
2,0 |
|
|
6,0 |
90 |
желтый |
2,0 |
|
|
8,0 |
120 |
серый |
2,0 |
|
|
10,0 |
150 |
красный |
2,0 |
|
|
12,0 |
180 |
коричневый |
3,0 |
|
|
16,0 |
240 |
синий |
3,0 |
|
|
20,0 |
300 |
оранжевый |
3,0 |
