05. Строп текстильный четырехветвевой (4 СТ)
- Подробно

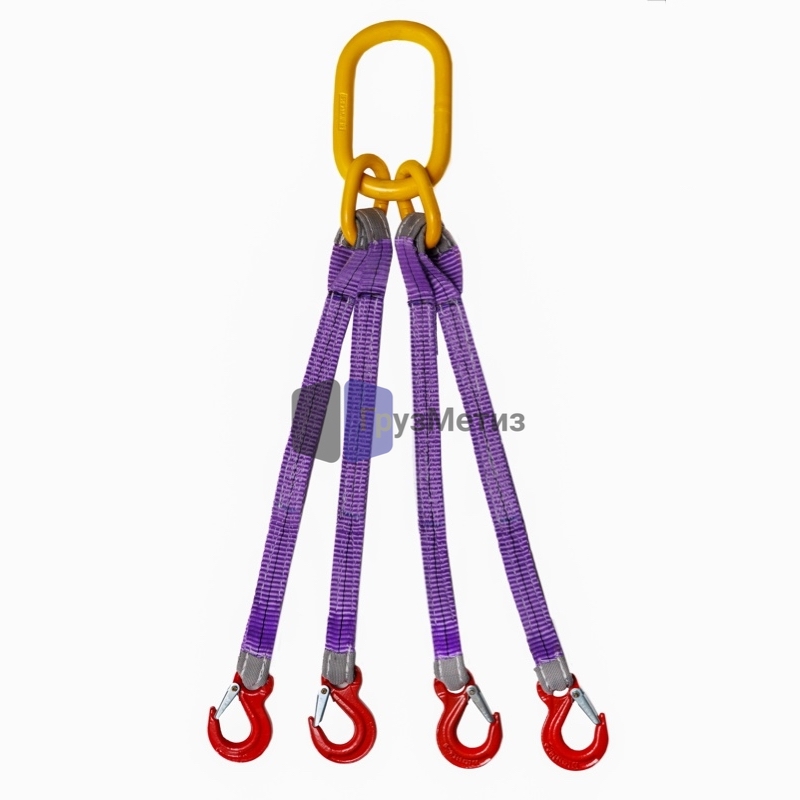

Строп текстильный четырехветвевой (4СТ) |
|||||||||
| Код (L-длина стропа в мм. Пример: 4СТ-2,0/4000) | Грузоподъемность стропа (тн) | Минимальная длина, м | Характеристики стропа в стандартной комплектации | ||||||
 0-45° |
45-60° |
Тип несущей ветки (строп) | Ширина ветки (стропа), мм |
 |
 |
||||
| Тип крюка | Зев крюка, мм | Тип звена | Для кранового крюка, тн | ||||||
| 4СТ-3,00/L | 3,20 | 2,20 | 1,00 | СТП | 60 | SK78-2,00т | 29 | РТ-3,20 | 6,30 |
| 4СТ-4,00/L | 4,00 | 2,80 | 1,20 | СТП | 60 | SK78-2,00т | 29 | РТ-4,00 | 8,00 |
| 4СТ-5,00/L | 5,00 | 3,50 | 1,20 | СТП | 60 | SK78-2,00т | 29 | РТ-5,00 | 10,00 |
| 4СТ-6,30/L | 6,30 | 4,40 | 1,50 | СТП | 90 | SK13-3,20т | 32 | РТ-6,30 | 12,50 |
| 4СТ-8,00/L | 8,00 | 5,60 | 1,50 | СТП | 90 | SK13-3,20т | 32 | РТ-8,00 | 16,00 |
| 4СТ-10,00/L | 10,00 | 7,00 | 1,50 | СТКП | 150 | SK16-5,30т | 39 | РТ-10,00 | 20,00 |
| 4СТ-12,00/L | 12,00 | 8,80 | 2,00 | СТКП | 150 | SK16-5,30т | 39 | РТ-12,50 | 25,00 |
| 4СТ-15,00/L | 15,00 | 11,20 | 2,00 | СТКП | 150 | SK20-8,00т | 46 | РТ-16,00 | 32,00 |
| 4СТ-20,00/L | 20,00 | 14,00 | 2,00 | СТКП | 150 | SK20-12,50т | 50 | РТ-20,00 | 32,00 |
| 4СТ-25,00/L | 25,00 | 17,50 | 2,00 | СТКП | 180 | SK20-12,50т | 50 | РТ-25,00 | 32,00 |
| 4СТ-30,00/L | 30,00 | 22,40 | 2,00 | СТКП | 180 | SK20-12,50т | 50 | РТ-32,00 | 40,00 |
| 4СТ-40,00/L | 40,00 | 29,00 | 2,50 | СТКП | 180 | SK20-15,00т | 71 | РТ-40,00 | 40,00 |
| 4СТ-50,00/L | 50,00 | 36,00 | 2,50 | СТКП | 180 | SK20-21,20т | 81 | РТ-50,00 | 50,00 |
Применение:
Предназначен для надежного удержания груза за четыре точки при подвешивании к крюку грузоподъемного механизма.
Особенности:
Возможна замена стандартных крюков на самозакрывающиеся крюки, скобы или захваты.
Способ изготовления:

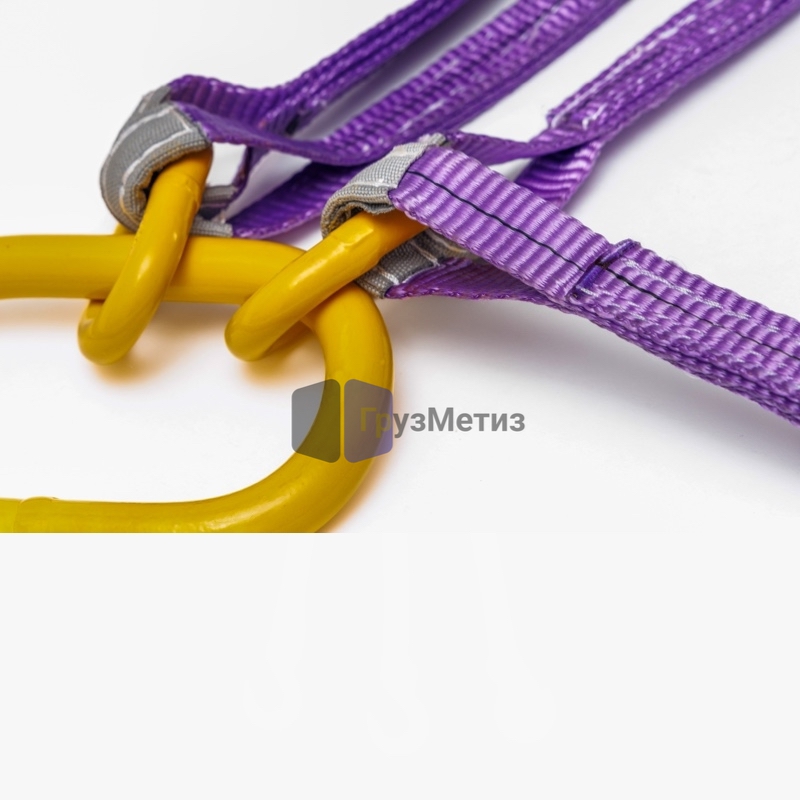

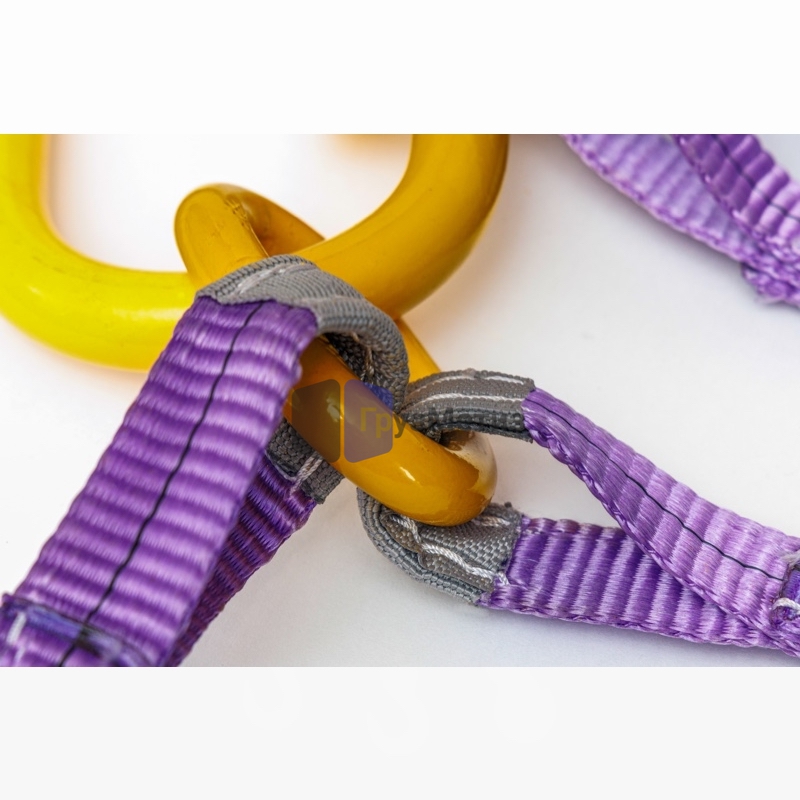

В зависимости от грузоподъемности используется либо ленточный строп СТП, либо круглопрядный петлевой строп СТКп для несущей ветви. Они соединяются между собой концевым звеном и чалочным крюком.
Материал:

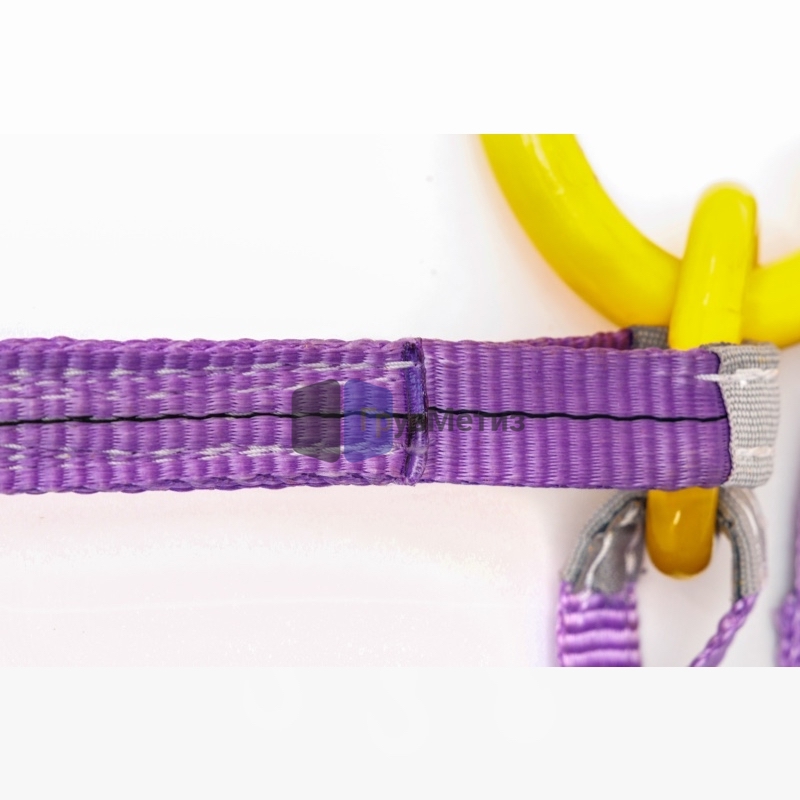

Изготавливается из ленты из полиэфирного волокна (полиэстера), чехла (трубы) из полиэфирной ткани, стальных крюков и звеньев.
Маркировка:
На металлической бирке указываются грузоподъемность, длина, порядковый номер, дата изготовления и товарный знак производителя.
Паспорт:
Паспорт производителя, содержащий отметку ОТК контроля, общую информацию завода-изготовителя, основные характеристики стропа, гарантийные сроки и условия эксплуатации в разных температурных режимах.
Строп соответствует стандартам РД 24-СЗК-01-01, ТУ 5225-010-91978384-2011, ТУ 5225-011-91978384-2011.
Коэффициент запаса прочности Стропа - 7:1, у комплектующих элементов - 5:1, 4:1.
|
Тип стропа |
Г/П, тн |
Ширина |
Цвет |
Минимальная |
|
4СТ |
3,0 |
30 |
фиолетовый |
2,0 |
|
6,0 |
60 |
зеленый |
2,0 |
|
|
9,0 |
90 |
желтый |
2,0 |
|
|
12,0 |
120 |
серый |
2,0 |
|
|
15,0 |
150 |
красный |
2,0 |
|
|
18,0 |
180 |
коричневый |
2,0 |
|
|
24,0 |
240 |
синий |
3,0 |
|
|
30,0 |
300 |
оранжевый |
3,0 |
