Скобы типа СА
- Подробно
Такелажные скобы типа СА имеют надежное оцинкованное покрытие. Это позволяет использовать их для крепления стальных цепей и канатов. Важный элемент статичных и подъемных систем.
Такелажные скобы СА могут крепиться к:
- стальным тросам,
- проволочным цепям,
- другим аналогичным приспособлениям.

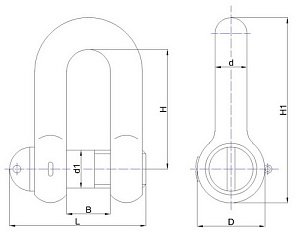

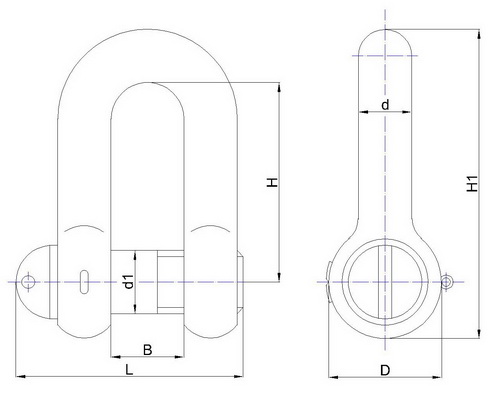

| допускаемая нагрузка кн (тс) | B | D | d | d1 | H | H1 | l | масса, кг, не более |
| мм. | ||||||||
| 3 (0,3) | 13 | 19 | 8 | 10 | 36 | 57 | 43 | 0,08 |
| 5 (0,5) | 16 | 24 | 9 | 12 | 40 | 64 | 49 | 0,13 |
| 8 (0,8) | 20 | 28 | 11 | 16 | 53 | 82 | 61 | 0,25 |
| 10 (1,0) | 22 | 31 | 13 | 16 | 56 | 89 | 68 | 0,36 |
| 12 (1,2) | 22 | 31 | 13 | 18 | 56 | 89 | 68 | 0,38 |
| 16 (1,6) | 25 | 36 | 16 | 20 | 67 | 105 | 79 | 0,51 |
| 20 (2,0) | 30 | 40 | 20 | 22 | 75 | 120 | 96 | 1,00 |
| 25 (2,5) | 32 | 48 | 22 | 24 | 80 | 131 | 104 | 1,38 |
| 32 (3,2) | 38 | 57 | 24 | 27 | 90 | 148 | 116 | 2,17 |
| 40 (4,0) | 42 | 65 | 28 | 30 | 105 | 171 | 131 | 3,07 |
| 50 (5,0) | 45 | 75 | 32 | 36 | 110 | 185 | 147 | 4,25 |
| 63 (6,3) | 52 | 80 | 36 | 39 | 130 | 212 | 165 | 5,78 |
| 80 (8,0) | 60 | 86 | 40 | 45 | 145 | 235 | 185 | 7,99 |
| 100 (10,0) | 65 | 100 | 45 | 48 | 165 | 267 | 203 | 11,27 |
| 125 (12,5) | 70 | 110 | 48 | 52 | 180 | 290 | 216 | 14,25 |
| 160 (16,0) | 80 | 120 | 50 | 60 | 205 | 322 | 233 | 17,65 |
| 200 (20,0) | 90 | 130 | 60 | 68 | 230 | 362 | 268 | 26,59 |
| 250 (25,0) | 95 | 140 | 65 | 72 | 260 | 402 | 289 | 37,47 |
| 320 (32,0) | 105 | 160 | 75 | 80 | 280 | 444 | 325 | 49,50 |
| 400 (40,0) | 110 | 170 | 80 | 90 | 300 | 474 | 342 | 61,30 |
